H,、B系列工業齒輪箱概述

1、H,、B齒輪箱采用通用設計方案,，可按客戶需求變型  為行業專用的齒輪箱。

2、實現平行軸,、直交軸,、立式、臥式通用箱體,，零部  件種類減少,，規格型號增加。

3,、采用吸音箱體結構,、較大的箱體表面積和大風扇、  圓柱齒輪和螺旋錐齒輪均采用先進的磨齒工藝,，使  整機的溫升,、噪聲降低、動轉的可靠性得到提高,，  傳遞功率增大,。

4、輸人方式：電機聯接法蘭,、軸輸人,。

5、愉出方式：帶平鍵的實心軸,、帶平鍵的空心軸,、脹緊盤聯結的空心軸、花鍵聯結的空心軸,、花鍵聯結的實心軸和法蘭聯結的實心軸,。

6、安裝方式：臥式,、立式,、擺動底座式、扭力臂式,。

7,、H、B系列產品有3～26型規格,，減速傳動級數有1～4  級,，速比1.25～450，和R,、K系列組合得到更大的速比,。

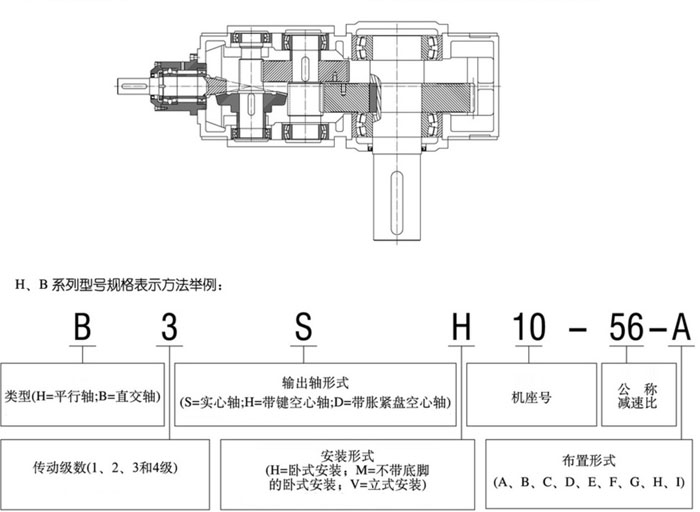

H、B系列結構圖:

符號說明：

ED=梅小時工作周期,，以百分比表示,，如ED=60%/h

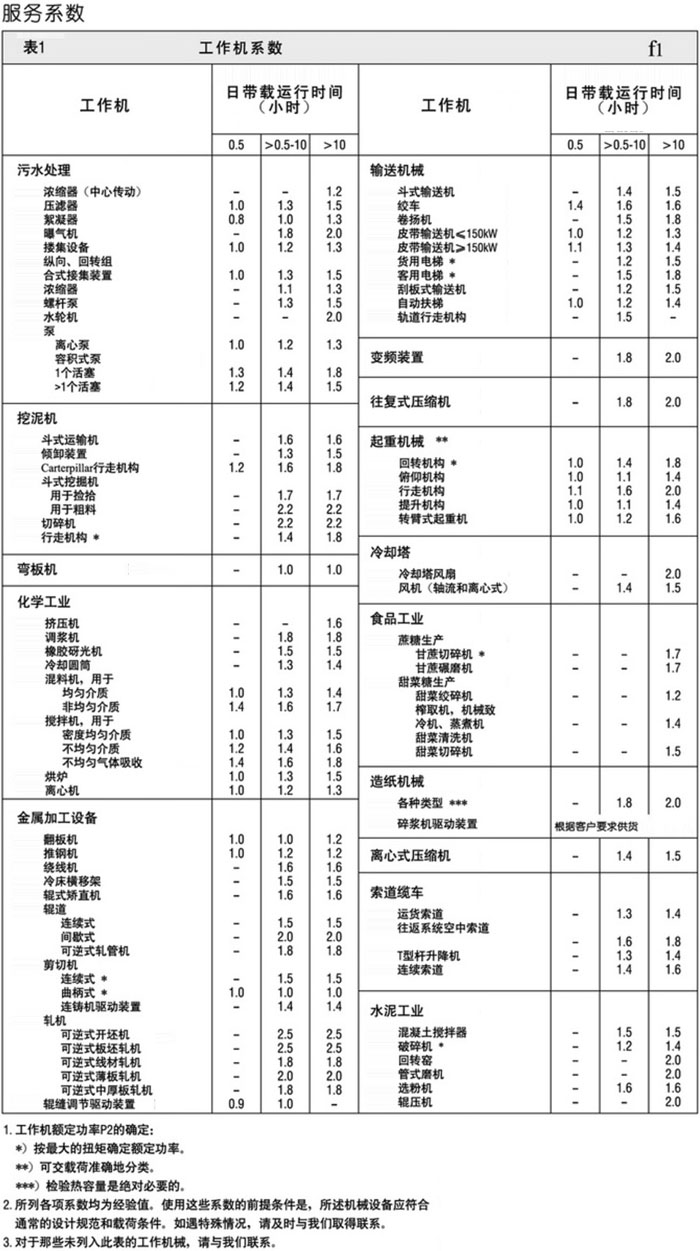

fl=被驅動設備系數(表1)

f2=原動機系數

f3=峰值扭矩系數

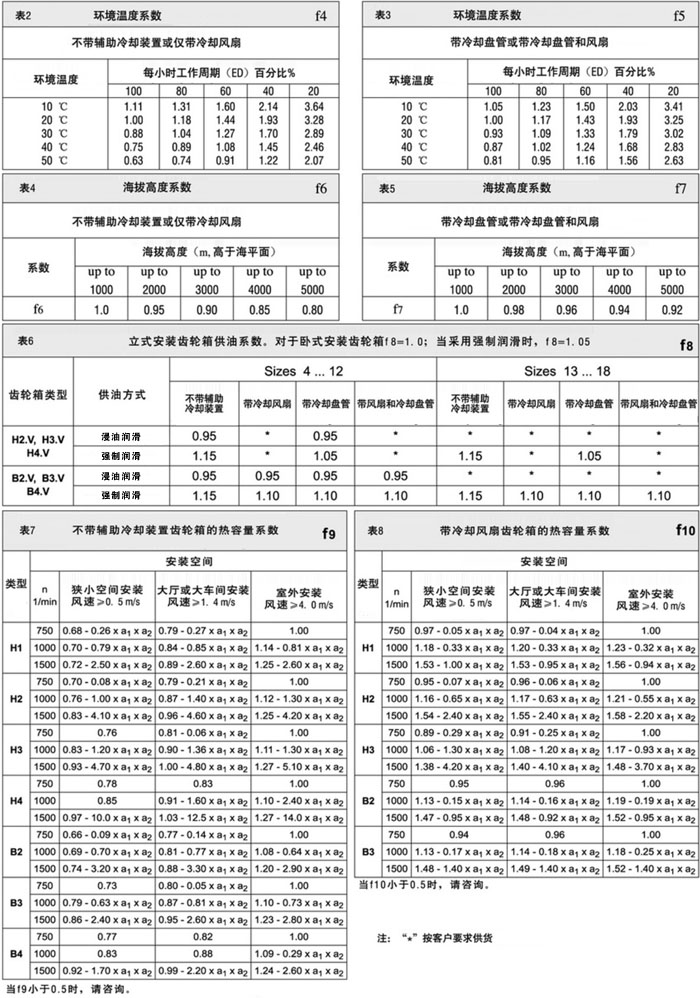

f4,、f5=環境溫度系數(表2,、3)

f6,、f7=海拔高度系數(表4、5)

f8=齒輪箱供油系數(表6)

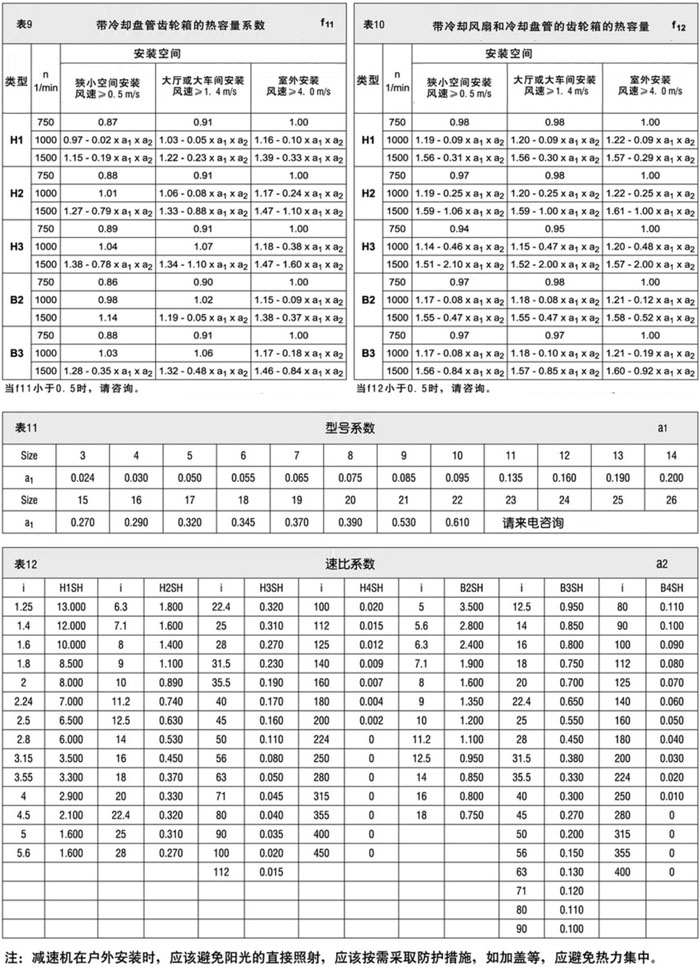

f9,、f10,、fll、f12=熱容量系數(表7,、8,、9、10)

al=型號系數(表11)

a2=速比系數(表12)

P1=輸人功率

PG1=不帶輔助冷卻裝置的齒輪箱熱容量

PG2=帶冷卻風扇裝置的齒輪箱熱容量

PG3=帶內置式冷卻盤管的齒輪箱熱容量

PG4=帶內置式冷卻盤管和風扇的齒輪箱熱容量

已知條件:

  原動機:

        Pm=75KW

        nl=1500rpm

        TA=720N·m

  工作機(皮帶輸送機)：

        P2=66KW

        n2=26rpm

      工作制為=12小時/天

      每小時起動次數：10次

      每小時工作周期ED=100%

      環境溫度：30C

      室外安裝

      海拔高度：500m

      直交齒輪箱

      安裝方式：臥式

      布置方式：C

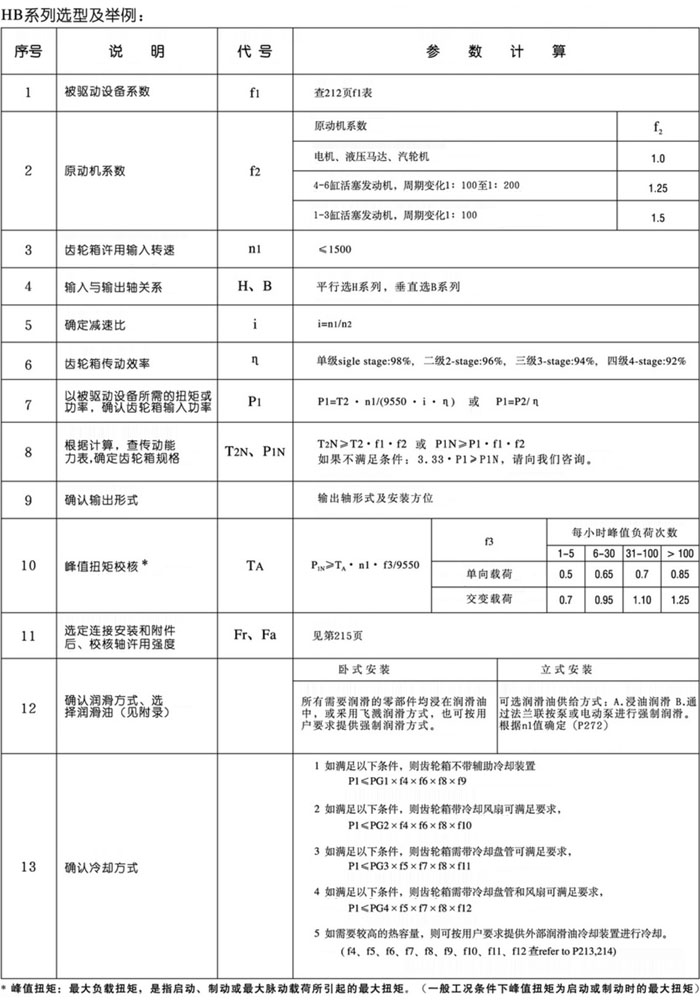

選型步驟：

1.計算速比：

      i=n1/n2=1500/26=57.7   iN=56

2.確定減速機的額定功率：

    PIN≥P1·fl·f2=P2·fl·f2/η= 66×1.3 × 1/0.94 = 91 .3kW

    根據傳動能力表可選B3,，9型,，PIN為96kW

    校核:3.33×P1≥P1N

    3.33×P1=3.33×P2/η=3.33×66/0.94

    =233.8 kW＞PIN         滿足要求。

3.校核蜂值扭矩:

    PIN≥TA·nl·f3/9550

      =720 × 1500 × 0.65/9550=73.5kW

    P1N=96kW＞73.5kW       符合條件

4.校核熱容量:

      PG1×f4×f6×f8×f9

      =70.7kW × 0.88 × l × l × (1.23-2.80 × 0.085 × 0.15)

      =74.3kW

P1=P2/η=66kW/0.94=70.2＜74.3kW

所以齒輪箱不帶輔助冷卻裝置,。
